德国倍加福KCD2-SR-EX2安全栅拨码开关设置

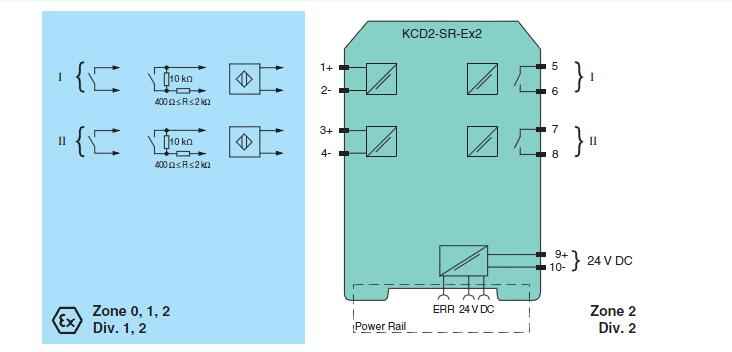

德国倍加福KCD2-SR-EX2安全栅接线图如下
1、2端子是第一组输入，对应5、6端子输出；
3、4端子是第二组输入，对应7、8端子输出。
两组信号是独立的。
S1/S2分别对应两组信号设置常开常闭，因为现场开关也区分为常开/常闭，需要结合现场情况设置。
例如
S1=I，则1、2为常开时，5、6输出常开；
S1=II，则1、2为常开时，5、6输出常闭。
S2=I，则3、4为常开时，7、8输出常开；
S2=II，则3、4为常开时，7、8输出常闭。
S3/S4也分别对应两组信号。
例如
S3=I，则1、2输入应接本安输入信号（NAMUR）；
S3=II，则1、2输入应接干触点输入信号。
S4=I，则3、4输入应接本安输入信号（NAMUR）；
S4=II，则3、4输入应接干触点输入信号。
